Programa de transferencia de macas fiduciales (v. 1.0, septiembre 2005)

Álvaro Rodríguez Miranda (azaroa@yahoo.com)

NOTA: ESTE PROGRAMA AÚN NO HA SIDO DEBIDAMENTE PROBADO NI OPTIMIZADO, POR LO QUE LOS RESULTADOS QUE PROPORCIONA PUEDEN NO SER CORRECTOS Y EL TIEMPO DE EJECUCIÓN DE ALGUNOS PROCESOS EXCESIVAMENTE LARGO.

EL CÓDIGO FUENTE ESTÁ REGISTRADO Y SU USO DELIMITADO POR LOS DERECHOS DE AUTOR. SE PUEDE EMPLEAR LIBREMENTE, EXCLUYENDO: LA APROPIACIÓN DEL CÓDIGO, VENTA Y USO PROFESIONAL SIN INDICAR LA AUTORÍA.



Descripción

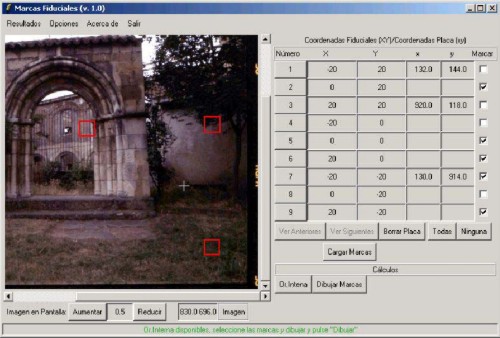

Este programa dibuja sobre la imagen un conjunto de marcas fiduciales que se encuentran en un fichero de datos, permite dibujar marcas en los extremos del formato a partir de cruces réseau o a partir de intersección de rectas por los bordes del negativo. Estas operaciones pueden ser útiles para utilizar negativos escaneados con restituidores digitales que requieren la orientación interna de las imágenes por marcas fiduciales.



Instalación

El programa está desarrollado en lenguaje Tcl/tk (www.scriptics.com). Tcl es un lenguaje interpretado, los ficheros .tcl son ASCII (se pueden ver con un editor de texto) y para ejecutarlos hay que tener instalado el programa intérprete. Tcl es multiplataforma, por lo tanto el mismo archivo sirve para Windows, Mac o Unix, lo único necesario es el intérprete correspondiente.

Se ha desarrollado en Tcl/tk v.8.0 y para el correcto funcionamiento hay que instalar también una extensión del lenguaje llamada "Img", ambos programa se pueden descargar desde la página web antes citada. Las versiones más recientes de Tcl, incluyen esta y otras extensiones en la distribución original por lo que puede ser más cómodo instalar directamente éstas (por ejemplo la Tcl v.8.3) que vienen preparadas para la autoinstalación bajo el nombre de ActiveTcl.

Una vez instalado el intérprete, el programa es autoejecutable.

Descarga:

Soporte Necesario Programa Documentación
Lenguaje de programación Tcl Marcas.tcl  Descripción (trans_marcas.pdf)
Datos de ejemplo (marcas_ej.zip)
