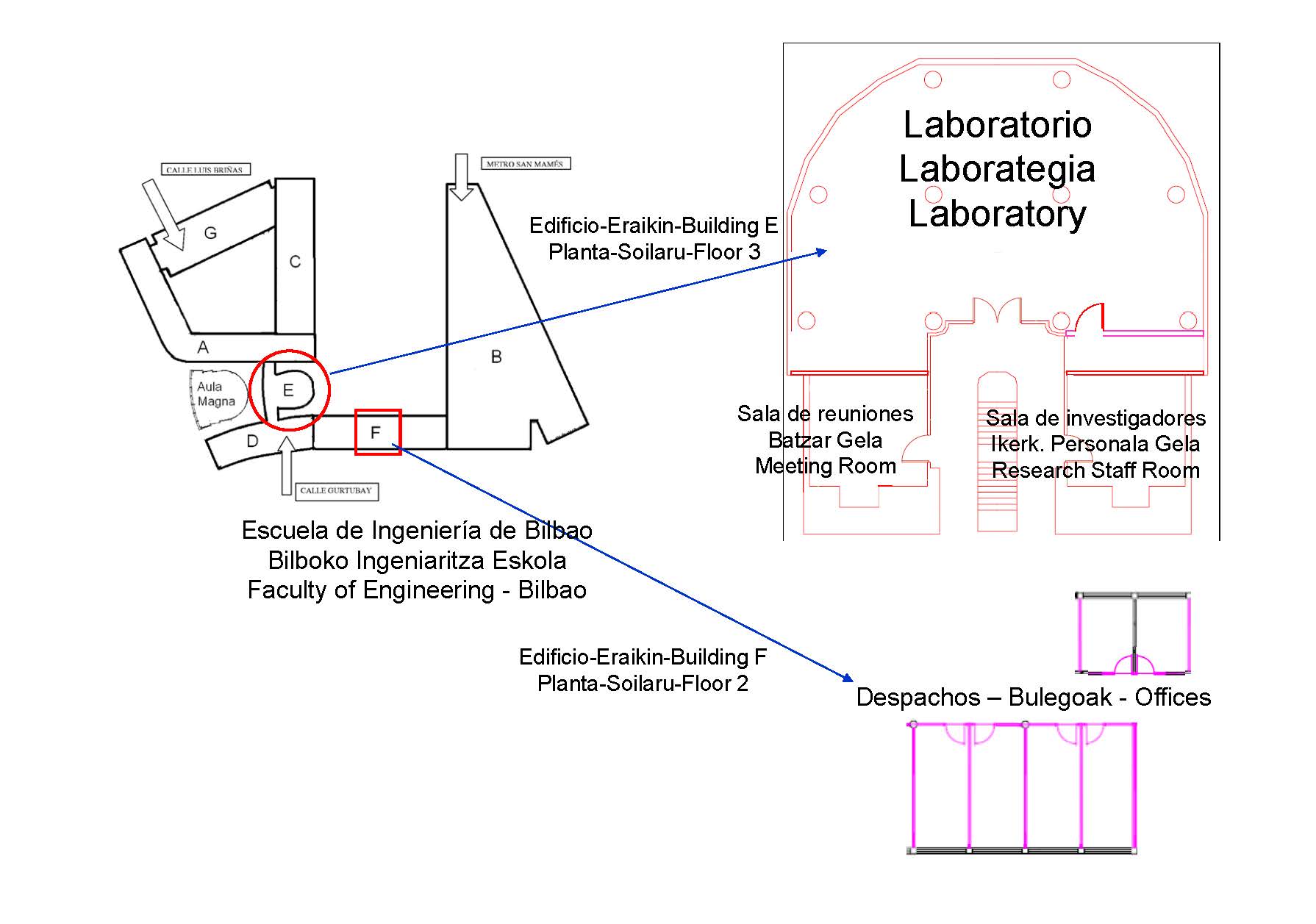

El grupo dispone de un Laboratorio de Investigación ubicado en la Escuela de Ingeniería de Bilbao que cuenta, entre otros, con los siguientes medios materiales:


  • Programas de simulación y diseño electrónico:
    • Programas de diseño electrónico y microelectrónico: OrCAD Allegro, Mentor Graphics, Keysight ADS.
    • Programas de simulación para el diseño y análisis de circuitos electrónicos de potencia: Matlab-Simulink y PSIM.
    • Programas de diseño, simulación y síntesis de dispositivos lógicos programables: Max+Plus II y Quartus de Altera, ISE y EDK de Xilinx.



  • Equipos de caracterización eléctrica:
    • Osciloscopios: Tektronix DPO7054 500MHz; Tektronix DPO7054C 500MHz; Tektronix DPO2014B 100MHZ; Agilent DSO90604A 6GHz, Rohde&Schwarz HMO1002MAX 100MHz.
    • Registrador de bus CAN-LIN Yokogawa DL850EV.
    • Analizador de Potencia Voltech PM6000 de hasta 1500 V y 30 A.
    • Analizadores de espectros Agilent N1996A 3 GHz, R&S FSE30 y R&S FS20.
    • Analizador de impedancias Wayne Kerr 6440B.
    • Generador de funciones Siglent SDG1062X 60MHz 150MSa/s.
    • Generador de funciones Siglent SDG1025 25MHz 125MSa/s.
    • Cámara termográfica MobIR M3.
    • Multímetro digital Fluke 884.
    • Sistema de análisis lógico Agilent 16702A.
    • Sistema de análisis lógico Agilent 16902A.
    • Sondas: 6 sondas de corriente Tektronix TCP202A; 2 sondas de corriente de 500A 2MHz Tektronix TCP404XL; 2 amplificadores para sondas de corriente Tektronix TCPA400; 1 sonda de corriente A6302; 6 sondas de tensión diferenciales Tektronix TEK P5205; 1 sonda de medida en PCB Aim-TTi i-prober 520; 1 sonda de corriente de hasta 1000A Chavin Arnoux PAC-22, 3 sondas de corriente Yokogawa DC to 50 MHz 30A.



  • Equipos de alimentación:
    • Fuente de alimentación de corriente continua de alta tensión Technix SR30-P-72000 (30kV) y 72 kW.
    • Fuente DC programable AMREL SPS600-10-K023 de 6,6kW, 600V y 10A.
    • Fuente trifásica AC programable California Instruments 4500Lx400 de 4.5 kVA regulable en tensión 0-300VAC y frecuencia 45-1000Hz.
    • Fuente de Alimentación Tektronix PWS2185 de 18V, 5A.



  • Equipos de carga:
    • Carga DC AMREL PLA4K-600-240E de 600V y 240A.
    • Carga AC trifásica programable California Instruments 3091LD.
    • Bicicleta eléctrica E-motion E410 GRI-PLOMO EDIT.
    • Segway I2.
    • 4 baterías ion Litio Shaft MOD-VLE24-078-2P7S-S2 24V 78Ah.
    • 2 máquinas síncronas de imanes permanentes Control Tecniques 100U2F de 10 kW.
    • 2 motores de imanes permanentes FKM22 de Fagor.



  • Equipos de prototipado rápido y simulación en tiempo real:
    • dSPACE DS1104.
    • dSPACE modular con procesador ACE1005.
    • Simulador de tiempo real de OPAL-RT: quad core 3.2GHz FPGA Kintex 7, 125GB disco duro; IOs 32 salidas y 32 entradas digitales; 16 entradas y 16 salidas analógicas.
    • 6 Single Board RIO National Instruments NI 9606.
    • Regulador de velocidad MCS-10L de Fagor.



  • Equipos para pruebas de EMC:
    • Sondas de campo cercano E y H.
    • Clamp capacitivo.
    • Medidor para test de inmunidad de transitorios: ráfagas, transitorios, huecos de red y campos magnéticos AC y ráfagas (AXOS5).
    • Red de estabilización de impedancias para medida de emisiones conducidas LISN R&S®ENV216.



  • Otros:
    • Estación de soldadura Metcal MX-500P.
    • Estación de soldadura Weller WD1.
    • Estación de soldadura JBC.
    • Insoladora para la realización de las placas de circuito impreso CIF BC10.
    • Microscopio para soldadura Leica S6E.
    • Drive de motores.
    • 2 Sistemas de refrigeración de 3kW y 8 l/min.
    • Impresora de Alpha Objects 3D LulzBot TAZ 5.
    • Equipamiento electrónico auxiliar: Fuentes de alimentación, generadores de funciones, multímetros, etc.
